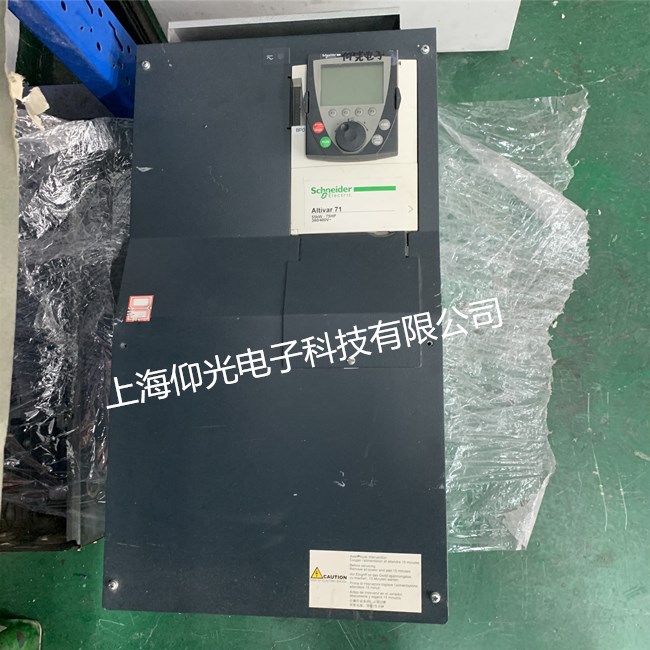

施耐德變頻器ATV71HD30N4Z上電報警OH1過熱故障維修

發布者：zyp 來源：上海仰光電子科技有限公司發布時間：2022-7-27

施耐德變頻器常見故障的維修方法

(1)施耐德變頻器OC報警
　　鍵盤面板LCD顯示:加、減、恒速時過電流。
對于短時間大電流的OC報警，一般情況下是驅動板的電流檢測回路出了問題，模塊也可能已受到?jīng)_擊(損壞)，有可能復位后繼續出現故障，產生的原因基本是以下幾種情況:電機電纜過長、電纜選型臨界造成的輸出漏電流過大或輸出電纜接頭松動和電纜受損造成的負載電流升高時產生的電弧效應。小容量(7.5G11以下)變頻器的24V風扇電源短路時也會造成OC3報警，此時主板上的24V風扇電源會損壞，主板其它功能正常。若出現“1、OC2”報警且不能復位或一上電就顯示“OC3”報警，則可能是主板出了問題若一按RUN鍵就顯示“OC3”報警，則是驅動板壞了。
(2)施耐德變頻器OLU報警
　　鍵盤面板LCD顯示:變頻器過負載。
　　當G/P9系列變頻器出現此報警時可通過三種方法解決:首先修改一下“轉矩提升”、“加減速時間”和“節能運行”的參數設置其次用卡表測量變頻器的輸出是否真正過大最后用示波器觀察主板左上角檢測點的輸出來判斷主板是否已經損壞。字串1
　　(3) 施耐德變頻器OU1報警
　　鍵盤面板LCD顯示:加速時過電壓。
　　當通用變頻器出現“OU”報警時，首先應考慮電纜是否太長、絕緣是否老化，直流中間環節的電解電容是否損壞，同時針對大慣量負載可以考慮做一下電機的在線自整定。另外在啟動時用萬用表測量一下中間直流環節電壓，若測量儀表顯示電壓與操作面板LCD顯示電壓不同，則主板的檢測電路有故障，需更換主板。當直流母線電壓高于780VDC時，變頻器做OU報警當?shù)陀?50VDC時，變頻器做欠壓LU報警。
　　(4) LU報警
　　鍵盤面板LCD顯示:欠電壓。
　　如果設備經�！癓U欠電壓”報警，則可考慮將變頻器的參數初始化(H03設成1后確認)，然后提高變頻器的載波頻率(參數F26)。若E9設備LU欠電壓報警且不能復位，則是(電源)驅動板出了問題。
　　(5)EF報警
　　鍵盤面板LCD顯示:對地短路故障。
　　G/P9系列變頻器出現此報警時可能是主板或霍爾元件出現了故障。
　　(6)Er1報警
　　鍵盤面板LCD顯示:存貯器異常。
　　關于G/P9系列變頻器“ER1不復位”故障的處理:去掉FWD—CD短路片，上電、一直按住RESET鍵下電，知道LED電源指示燈熄滅再松手然后再重新上電，看看“ER1不復位”故障是否解除，若通過這種方法也不能解除，則說明內部碼已丟失，只能換主板了。
(7)施耐德變頻器Er7報警
　　鍵盤面板LCD顯示:自整定不良。
　　G/P11系列變頻器出現此故障報警時，一般是充電電阻損壞(小容量變頻器)。另外就是檢查內部接觸器是否吸合(大容量變頻器，30G11以上且當變頻器帶載輸出時才會報警)、接觸器的輔助
觸點是否接觸良好若內部接觸器不吸合可首先檢查驅動板上的1A保險管是否損壞。也可能是驅動板出了問題—可檢查送給主板的兩芯信號是否正常�！�
(8) 施耐德變頻器Er2報警　　
11kW以上的變頻器當24V風扇電源短路時會出現此報警(主板問題)。對于E9系列機器，一般是顯示面板的DTG元件損壞，該元件損壞時會連帶造成主板損壞，表現為更換顯示面板后上電運行時立即OC報警。而對于G/P9機器一上電就顯示“ER2”報警，則是驅動板上的電容失效了。
(9) 施耐德變頻器OH1過熱報警維修
　　鍵盤面板LCD顯示:散熱片過熱。
　　OH1和OH3實質為同一信號，是CPU隨機檢測的，OH1(檢測底板部位)與OH3(檢測主板部位)模擬信號串聯在一起后再送給CPU，而CPU隨機報其中任一故障。出現“OH1”報警時，首先應檢查環境溫度是否過高，冷卻風扇是否工作正常，其次是檢查散熱片是否堵塞(食品加工和紡織場合會出現此類報警)。若在恒壓供水場合且采用模擬量給定時，一般在使用800Ω電位器時容易出現此故障給定電位器的容量不能過小，不能小于1kΩ;電位器的活動端接錯也會出現此報警。若大容量變頻器(30G11以上)的220V風扇不轉時，肯定會出現過熱報警，此時可檢查電源板上的保險管FUS2(600V，2A)是否損壞。
　　當出現“OH3”報警時，一般是驅動板上的小電容因過熱失效，失效的結果(癥狀)是變頻器的三相輸出不平衡。因此，當變頻器出現“OH1”或“OH3”時，可首先上電檢查變頻器的三相輸出是否平衡。對于OH過熱報警，主板或電子熱計出現故障的可能性也存在。變頻器的故障信號有以下三種：
(1)機械負荷過重：負荷過重的主要特征是電動機發熱，并可從顯示屏上讀取運行電流來發現。主要原因是變頻器負載太大，加減速時間、運行周期時間太短；V/F特性的電壓太高；變頻器功率太小。
(2)三相電壓不平衡：引起某相的運行電流過大，導致過載跳閘，其特點是電動機發熱不均衡，從顯示屏上讀取運行電流時不一定能發現(因顯示屏只顯示一相電流)。
(3)誤動作：變頻器內部的電流檢測部分發生故障，檢測出的電流信號偏大，導致跳閘。
