廣數GE數控機床系統上電后花屏維修分析

發布者：變頻器維修部來源：上海仰光電子工程部發布時間：2021-4-19

廣數數控系統進入不了系統，進度條走到一半，黑屏，花屏，白屏，通訊連不上等以下實例僅供

廣數數控系統維修常見故障：

故障現象一:系統報警

故障原因處理方法

①系統顯示"急停報警",產生原因包括急停按鈕按下未旋起,限位問題及線路斷路故障等檢查急停按鈕是否按下未旋起,檢查限位開關是否損壞或斷路導致急停線路這一回路斷路,檢查線路是否存在短路或接觸不良;是否二極管接反導致燒毀2803 IC,致使+24V信號輸出無效,此時需更換2803 IC

②不穩定的電壓導致驅動器或變頻器報警從而引起系統報警檢查供電電壓,加裝穩壓設備

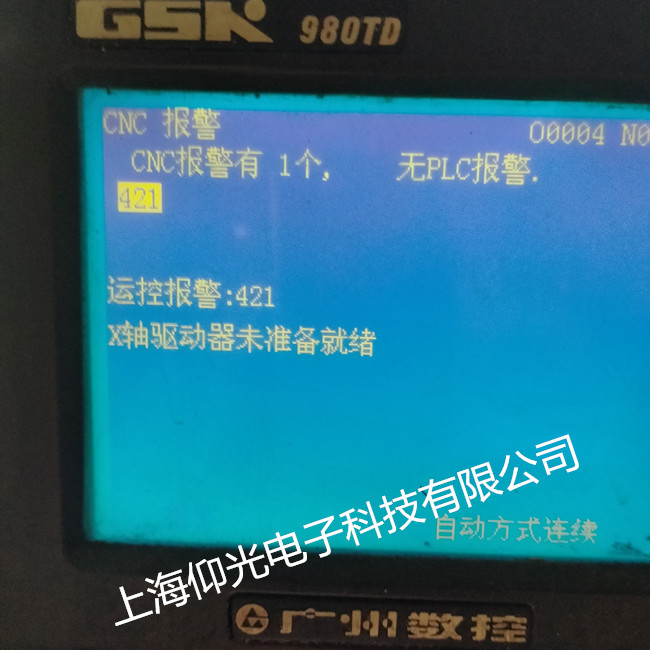

③系統顯示"驅動器準備未緒"報警驅動器沒有電源供給,檢查供電回路各線路有否斷路,檢查各元器件是否損壞;系統上的驅動參數設置不當,修改以下相應參數:980T為9號,928TC為12號,928TA為10號參數;通過互換驅動器檢查是否驅動器自身故障

④系統編程時出現程序操作報警,產生原因是進行了非法的編輯或操作不當查閱系統操作說明書的附錄或本手冊車床系統報警附錄,根據系統的報警內容,查閱相應的處理方法

⑤系統出現序號報警或中文報警,由于參數設置不合理或編輯非法導致查閱系統操作說明書的附錄或本手冊車床系統報警附錄,根據系統的報警內容,查閱相應的處理方法

⑥980T,打開系統蓋,將門陣重新拔插,再按實,若仍不能解決,則需送廠維修.990M,則需調節電源盒 +5V的輸出電壓,若仍不能解決,則需送廠維修
（六）驅動類故障故障現象一∶驅動器報警故障原因處理方法①系統使用 DA98 驅動器，
由于驅動原因使系統產生驅動報警，同時驅動器也出現報警
查閱 DA98 驅動器使用說明書或本手冊附錄，根據驅動器顯示的報警代號確定故障原因，依據指導方法進行故障處理
②系統使用步進驅動器，由于驅動器由，于驅動的原因使系統產生驅動報警檢查驅動器的紅色報警燈是否點亮，若紅色報警燈點亮，則需檢查是否是驅動器供電電路存在短路故障;檢查驅動器是否內部進水導致故障，若是則需烘干驅動器并加裝防護措施;若仍無法解決則需將驅動器送廠維修
③機械絲桿過緊導致的機械卡死，使電機負載過大發熱而使驅動器報警
若是機械過緊，可調整絲桿或其機械部件處理;若是負載過大，則需考慮切削量是否過大或是進給過快，通過改善工藝或更換可承受更大負載的電機或驅動器④電機插頭，插座進水進油
受潮導致接口燒毀等;電機絕緣性能損壞造成驅動器功放管擊穿短路，引起的驅動器報警，電機損壞引起的驅動器報警
若是插座接口進水，則更換插頭或插座，并做好防水絕緣措施;若是驅動器功放管擊穿，則更換驅動器功放管
460 并更換絕緣性能好的電機;若檢查電機有無損壞，則將電機與驅動器斷開，讓驅動器不帶電機運轉，同時修改系統對應的電機高低電平選擇參數，若不在出現報警，則為電機損壞或電機內部短路所致
⑤驅動器與電機搭配不當，如用大電流的驅動器驅動小電流的電機更換驅動器或電機型號，
，就控第記
使兩者相互匹配.伺服驅動則必需與伺服電機功率匹配

④系統編程時出現程序操作報警，產生原因是進行了非法的編輯或操作不當查閱系統操作說明書的附錄或本手冊車床系統報警附錄，根據系統的報警內容，查閱相應的處理方法
⑤系統出現序號報警或中文報警，由于參數設置不合理或編輯非法導致
查閱系統操作說明書的附錄或本手冊車床系統報警附錄，根據系統的報警內容，查閱相應的處理方法
980T ，打開系統蓋，將門陣重新拔插，再按實，若仍不能解決，則需送廠維修. 990H，則需調節電源盒 +5 的輸出電壓，若仍不能解決，則需送廠維修
故障現象二∶ 928TC出現"驅動器報警"而驅動器無報警故障原因處理方法
①驅動器內部的 ALH 報警電路產生故障
將驅動器的 ALⅢ報警電路與系統的連接斷開或者更換將驅動器送廠維修②執行圓弧加工程序時，由于加工的圓弧過象限，系統執行程序時死機，導致誤報警初始化系統，修改加工程序，避免圓弧過象限
故障現象三∶991系統在驅動器正常工作時出現"Err-20"報警故障原因處理方法
①系統信號線第1腳和第10腳之間接有一個三極管，在受到外部干擾時這個三極管導通使第 1腳變?yōu)榈碗娖绞瓜到y(tǒng)產生報警
，數控筆記
檢查系統信號線插頭內是否有一個三極管，取消這一三極管
