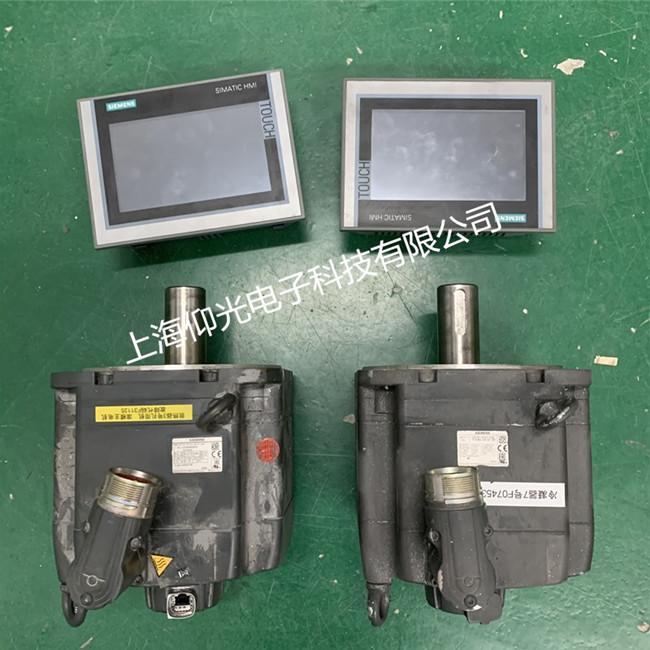

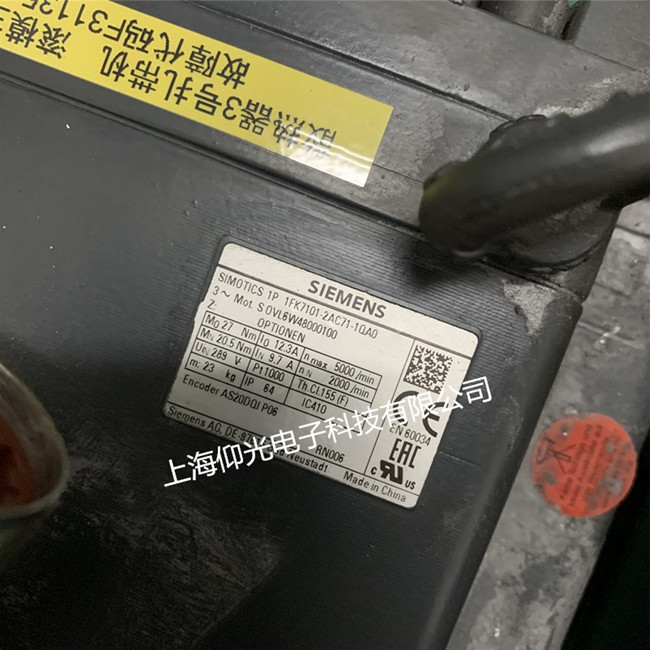

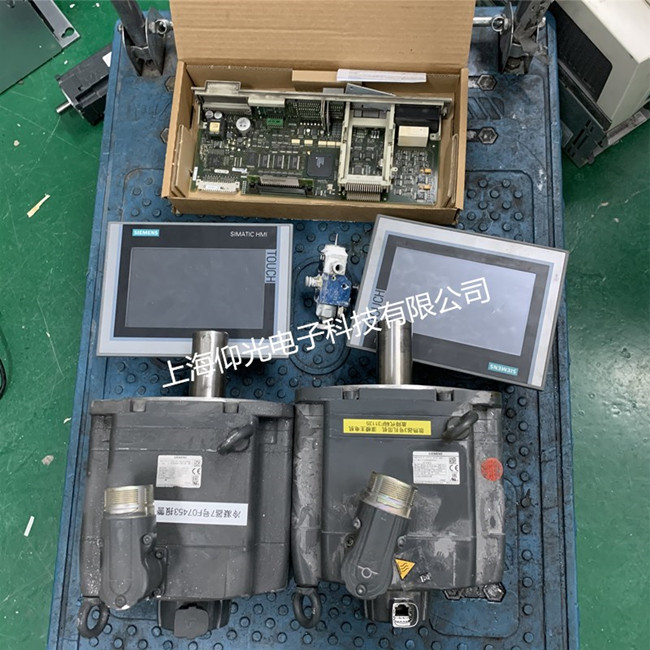

注塑機西門子伺服電機維修 1FK7101-2AC71-1QG0抱閘編碼器報警修理

發布者：變頻器維修部來源：上海仰光電子工程部發布時間：2021-1-19

注塑機設備西門子伺服電機維修常見故障：

通電后電動機不轉有嗡嗡聲

　　1．故障原因
①轉子繞組有斷路（一相斷線）或電源一相失電；

②繞組引出線始末端接錯或繞組內部接反；
③電源回路接點松動，接觸電阻大；
④電動機負載過大或轉子卡��；
⑤電源電壓過低；
⑥小型電動機裝配太緊或軸承內油脂過硬；
⑦軸承卡住。
　　2．故障排除
①查明斷點予以修復；
②檢查繞組極性；判斷繞組末端是否正確；
③緊固松動的接線螺絲，用萬用表判斷各接頭是否假接，予以修復；
④減載或查出并消除機械故障，
⑤檢查是否把規定的面接法誤接；是否由于電源導線過細使壓降過大，予以糾正，
⑥重新裝配使之靈活；更換合格油脂；
⑦修復軸承。

　電動機起動困難，額定負載時，電動機轉速低于額定轉速較多

　　1．故障原因
①電源電壓過低；
②面接法電機誤接；
③轉子開焊或斷裂；
④轉子局部線圈錯接、接反；
③修復電機繞組時增加匝數過多；
⑤電機過載。
　　2．故障排除
①測量電源電壓，設法改善；
②糾正接法；
③檢查開焊和斷點并修復；
④查出誤接處予以改正；
⑤恢復正確匝數；
⑥減載。
伺服電機維修中因電氣上的原因造成電機超溫報警的比較多、如電機或電纜絕緣不良、電機內部線圈短路，電機制動器失靈、驅動器故障、過負荷等.

（1）伺服電機維修要依次檢查功率模塊、電纜電機的連接線、端子、插頭是否接觸良好，有無虛接情況.排除缺相的可能性。

（2）檢査軸Z電機電樞和電纜的絕緣情況。利用ZC25B-3型500V兆歐表，對伺服電機維修檢測電樞繞組與機殼之間的絕緣電阻，及電纜導線對地絕緣進行檢査.絕緣性能良好用數字萬用表測量電樞相間電阻值.阻值平衡。

（3）伺服電機維修檢查驅動器參數增益是否適當。備份現有NC、PLC數據，然后對軸Z系統參數MD32200位置環增益參數、MD32300軸的加速度參數、MD1000電流環時間常數、MD100速度環時間常數進行重新設置，故障現象無明顯好轉，再利用840D系統的自帶的系統優化軟件、對軸Z驅動器參數進行優化。電機電流依然沒有改善。

（4）伺服電機維修檢查驅動器是否損壞。由于軸Z與軸Y共用雙軸功率驅動模塊，兩軸電機配置參數相近，于是將兩軸的線路（包括電源電纜和反饋電纜）互換，通電以后，發現故障出現在軸Y上，從而可近一步判斷，故障范圍應該在軸Z電機及電機后側所帶的負荷上。電機電流大，應該是存在過負荷的情況。

（5）伺服電機維修檢查電機制動器。檢査電機制動器電源及控制部分，一切正常。由于制動器位于電機內部，無法檢查其工作狀況。

（6）將數控系統軸Z由全閉環切換到半閉環工作狀態。伺服電機與機械部分脫離后運行平穩，電流正常。排除伺服電機及制動器故障，因此認定伺服電機超溫報警是由于機械部分負荷過重所致。

伺服電機維修影響軸Z機械負荷過重的原因主要包括：電機減速箱內部齒輪損壞、滾珠絲杠螺母副磨損、絲杠軸承磨損、軸潤滑不到位、平衡油缸工作不正常及導軌副磨損等。

（1）檢查軸Z潤滑。潤滑油箱油位及潤滑泵髙油壓力均正常，導軌及滾珠絲杠螺母副供油點正常。

（2）檢查軸Z導軌副。導軌面無磨損，壓板、鑲條預緊正常，對導軌間隙進行調整。

（3）檢査滾珠絲杠螺母。絲杠無明顯磨損，滾珠絲杠螺母副預緊正常，調整軸向間隙。

（4）檢査平衡油缸。檢測平衡油缸上升、下降以及靜止?fàn)顟B(tài)時壓力表表壓，證明滑枕平衡油缸工作正常。

（5）檢査軸Z電機減速箱。變速箱齒輪無損壞，減速箱底部絲杠支撐軸承副磨損嚴重。
