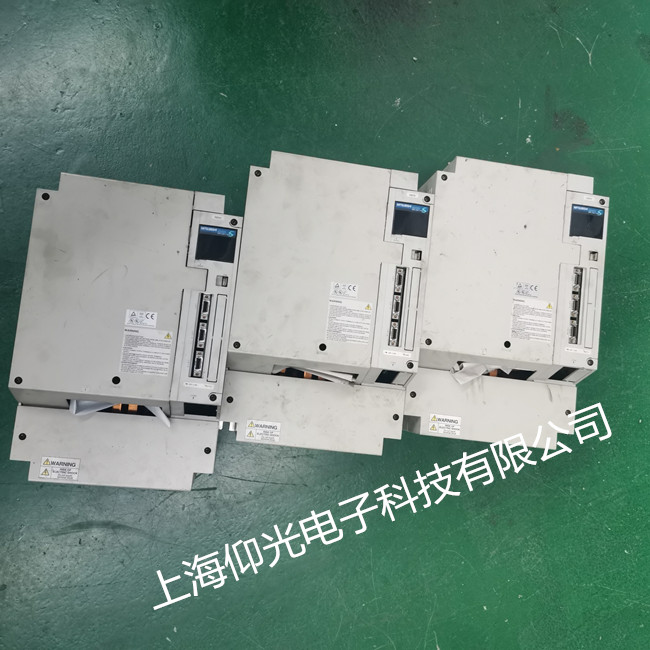

三菱四合一伺服驅動器放大器維修MDSDMSPV3-200120 AL33過電壓修理

發布者：變頻器維修部來源：上海仰光電子工程部發布時間：2020-12-17

三菱伺服驅動器維修報警故障：

AL33過電壓報警維修。一臺三菱MDSDMSPV3-200120伺服放大器突然出現“AL33”過電壓報警。通過進一步測試，發現在電機靜止和啟動時并沒有報警發生，只有在電機減速或停止時才出現報警，整個過程中電源電壓一直正常。所以可以基本確定是由于電機減速過程中的再生制動電阻放電回路故障造成了此報警的出現。這臺伺服放大器沒有連接外接制動電阻，而是使用的放大器內置的制動電阻。于是拆開伺服放大器測量內置制動電阻，果然內置制動電阻已經損壞。由于當時沒有內置制動電阻更換，所以為伺服放大器增加一個外接制動電阻，試機，設備工作正常。

1.3 欠電壓故障。伺服放大器的欠電壓指的是直流母線的電壓過低。此報警多由兩種情況引發，一是三相電源輸入有問題，如電源電壓過低或者三相電源缺相會導致直流電壓過低；二是整流電路故障導致直流電壓過低。

所以遇到此情況一是檢查電源輸入電壓是否正常；二是測量伺服放大器的整流模塊是否存在異常。

1.4 過電流故障。伺服放大器的輸出電流超過了允許電流值就會引發過電流報警。此報警通常由三種情況引起，一是U、V、W三相輸出端接線故障，如三相間存在相間短路或者某相存在對地短路；二是IPM功率模塊故障，如逆變模塊故障或者電流傳感器故障等。

所以遇到此情況首先可將U、V、W三相的外部接線斷開，再接通電源看報警是否繼續存在。如報警消失則說明故障在外部接線部分，可進一步確認是相間短路還是三相對地短路。如報警繼續存在，則可說明可能是IPM功率模塊故障。

1.5 過載故障。過載故障是指工作負荷超過了伺服放大器的最大負載能力或者伺服放大器連續數秒以最大電流輸出，伺服放大器報“過載”或者“過負荷”。過載也是伺服放大器的常見報警之一，但過載報警多數都不是由伺服放大器本身故障引起的。通常引起過載報警的原因有下面幾種情況：

1）機械卡死或者機械摩擦阻力過大；2）驅動負載超出了伺服放大器的允許范圍；3）伺服電機U、V、W接線錯誤；4）伺服放大器加減速時間或者增益調整等參數設置不合理，導致伺服系統運行不穩定，存在振動；5）伺服電機編碼器存在故障。

伺服報警的代碼：

—— AL10 欠壓

—— AL12 存儲器異常

—— AL13 時鐘異常

—— AL15 存儲器異常2

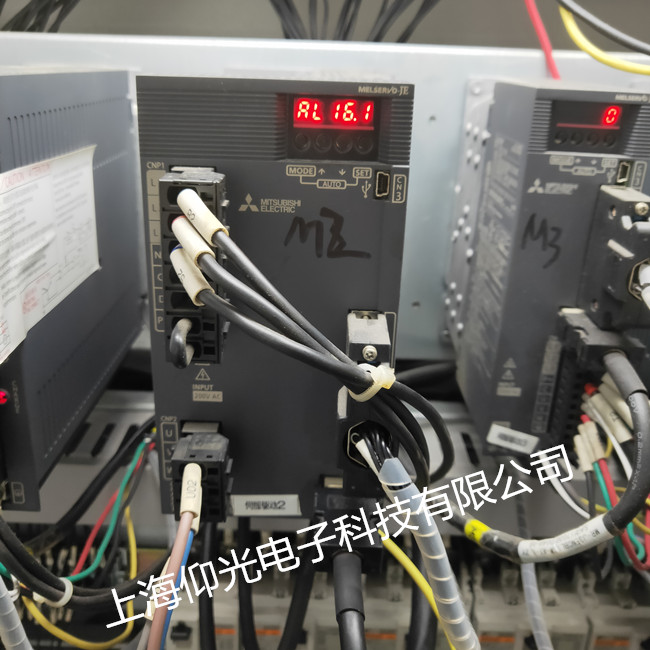

—— AL16 編碼器異常1

—— AL 17 電路異常2

—— AL 19 存儲器異常3

—— AL 1A 電機配合異常

—— AL 20 編碼器異常2

—— AL 24 電機接地故障

—— AL 25 絕對位置丟失

—— AL 30 再生制動異常

—— AL 31 超速

—— AL 32 過流

—— AL 33 過壓

—— AL 35 指令脈沖頻率異常

—— AL 37 參數異常

—— AL 45 主電路器件過熱

—— AL 46 電機過熱

—— AL 50 過載1

—— AL 51 過載2

—— AL 52 誤差過大

—— AL 8A 串行通訊超時

—— AL 8E 串行通訊異常
