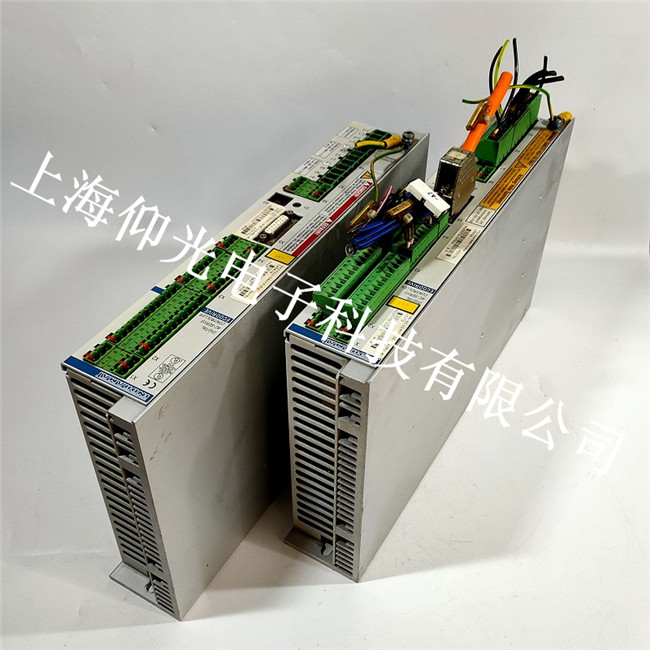

力士樂驅動器保險絲燒壞故障維修檢測要點及常見故障代碼解析

發布者：雪寧來源：上海仰光電子科技有限公司發布時間：2020-8-28

力士樂驅動器保險絲燒壞故障維修檢測要點：
1. 電動機接地，通過檢查電動機各端子到地面的電阻，檢查電動機是否未接地。如果使用歐姆表，則接地電阻應為數百萬歐姆或基本為開路。電機內部可能會永久或暫時短路外殼。接地的電動機幾乎會立即造成永久性驅動器損壞，給人一種錯誤的印象，即伺服驅動器是問題的根源。
2.電源，確保電源干凈。某些力士樂伺服驅動器更容易受到“臟”線電壓引起的問題的影響，因為它們可能會將60Hz線的某些部分用作時鐘。大型機器，電動機，泵或焊接操作的循環可能會使線路功率失真。交流電源濾波器可以幫助保持干凈的交流波形。
3.接線，如果使用勵磁或并聯電動機，將電動機的電樞繞組連接到伺服驅動器的勵磁輸出將永久損壞驅動器，并給人以錯誤的印象，即伺服驅動器是問題所在。即使斷開電動機，損壞的伺服驅動器仍會繼續燒斷保險絲或跳閘斷路器。
4.速度命令信號，如果使用外部命令信號控制電機速度，請確保該信號已隔離或確保力士樂伺服驅動器具有輸入隔離。將兩個非隔離的設備連接在一起會損壞驅動器和提供信號的設備。
5.過載，超過力士樂伺服驅動器的額定電流或環境工作溫度可能會使伺服驅動器承受故障的壓力。監視電動機電流，以確保其在預期水平之內且未超過驅動器的額定值。如果驅動器位于機柜中，則添加強制空氣將有助于確保驅動器在環境額定值范圍內運行。

6.噪聲問題，例如，從電位計到驅動器連接一根導線。電線將充當天線，以電磁干擾（EMI）和射頻（RF）信號的形式吸收會影響驅動信號的環境噪聲。屏蔽線可以幫助保護電位計免受噪聲影響。盡可能將邏輯電平的導線與電源和電動機的導線分開。

力士樂伺服驅動器故障代碼解釋及對策
1、故障代碼:C0270
故障描述:
電機編碼器數據讀取錯誤
對策:
電機編碼器回路故障，檢查可能出現的三個地方：電機編碼器，反饋線及 CSB 的編
碼器反饋口。

2、故障代碼:C0285
故障描述:
電機的型號參數 P-0-4014 有誤。
對策:
確認電機型號及編碼器的型號（P-0-4014）。檢查可能出現的三個地方：電機編碼
器，反饋線及 CSB 的編碼器反饋口。

3、故障代碼:E2074 F2076 C0210 C0220 C0271 C0201
故障描述:一些相關的編碼器故障報警
對策：
4、故障代碼:C0201
故障描述:無效的參數，當切換到操作模式 P4 時，內部的參數被檢測，有參數超出
它定義的范圍時就出現該報警。
對策：
（1）查看 S-0-0022 參數，該參數包含所有的無效參數，再更改無效參數
；（02，03 版固化軟件）
有參數超出它定義的范圍時
（2）查看 S-0-0423 參數，該參數包含所有的無效參數，再更改無效參數 就出現該
報警。
（04 版固化軟件）；（
3）通常加載基本參數后，導入備份參數可以解決此問題。

5、故障代碼:E8260
故障描述:扭矩過載
對策：
（1）減小加速度；
（2）增大相應的限制值 S-0-0082, S-0-0083. S-0-0092,P-0-109;
（3）優化速度環參數
（4）增加外接制動電阻

6、故障代碼:F2026
故障描述:驅動器功率單元欠壓報警，當 DC bus 電壓值小于 P-0-0114 定義的值并
有使能的情況下出現該報警。
對策：
（1）檢查外部 380V 主電源，檢查直流母線電壓；
（2）驅動器功率單元產生不了 DC,更換 HCS 功率單元；
（3）檢查 PLC 時序,Ab、AF。

7、故障代碼:F2077
故障描述:電流檢測錯誤，硬件故障，驅動器實時監控電流，如超出允許范圍時
出現該報警
對策：
（1）驅動器功率單元的電流霍爾傳感器故障，更換 HCS 功率單元；
（2）控制單元 CSB 的電流計算回路有問題，更換 CSB 控制單元。

8、故障代碼：F2816
故障描述：DC bus 故障
對策：
（1）檢查外部 380V;
（2）直流母線以及外部制動電阻接線；
（3）驅動器整流單元故障，更換 HCS 功率部分。

9、故障代碼：F2018
故障描述：驅動器溫度故障
對策：
（1）降低環境溫度；
（2）檢查柜內冷卻裝置；
（3）清洗驅動器內部風扇；
（4）驅動器內部溫度傳感器故障，更換 HCS 功率部分。

10、故障代碼：F2019 F2022
故障描述：電機溫度報警（S-0-0204 為溫度限定參數）
對策：
（1）檢查機械是否有卡死導致電機過載發熱；
（2）檢查電機到驅動器的溫度電纜（X6-1、2）是否松動脫落；
（3）電機溫度傳感器故障，更換電機；
（4）驅動器溫度檢測回路故障，更換 HCS 功率單元。

11、故障代碼：F2820
故障描述：制動電阻報警
對策：
（1）減小減速度和速度命令值；
（2）更換制動電阻，增加阻值；
（3）HCS-檢查外部制動電阻以及與驅動器的接線（X6-3、4）；
（4）HMV-內部制動電阻故障，更換 HMV 電源模塊。

12、故障代碼：F2100
故障描述：不正常的訪問 Fiash 內存，每一次修改參數都立刻對 Fiash 存儲，造
成內 存溢出。
對策：
（1）將 S-0-0269 參數的 bito 置 1；
（2）使用 MMC 存儲卡。

13、故障代碼：F2074
故障描述：電機當前位置超出絕對編碼器監視窗口，斷電時的位置與重新上電后的
位置偏差太大，超過了監視窗口值 P-0-0095。
對策：復位重啟或者重新建立位置參考點。

14、故障代碼：F2048
故障描述：電機內的電池耗盡
對策：更換電機后蓋內側的電池

15、故障代碼：F2008
故障描述：電機類型改變，下載了一個新的參數文件到驅動器，或者驅動器第一次
上電，S-0-0141（電機類型）與當前的電機不一致。
對策：直接復位即可

16、故障代碼：F8070
故障描述：外部 24V 故障
對策：檢查 24V 電源和接線

17、故障代碼：F8069
故障描述：內部-15V 直流出錯，內部有+24V 轉 -15V 電路，它出現故障或內部的集
成芯片短路。
對策：更換 HCS 或 CSB

18、故障代碼：F8060
故障描述：過流報警，驅動器內部電流超出最大的允許電流
對策：如大功率管沒有問題，則驅動器的電流檢測回路有問題，給予更換。

19、故障代碼：F8838
故障描述：制動電阻過流
對策：
（1）減小減速度和速度命令值；
（2）更換制動電阻，增加阻值；
（3）HCS-檢查外部制動電阻以及與驅動器的接線（X6-3、4）；
