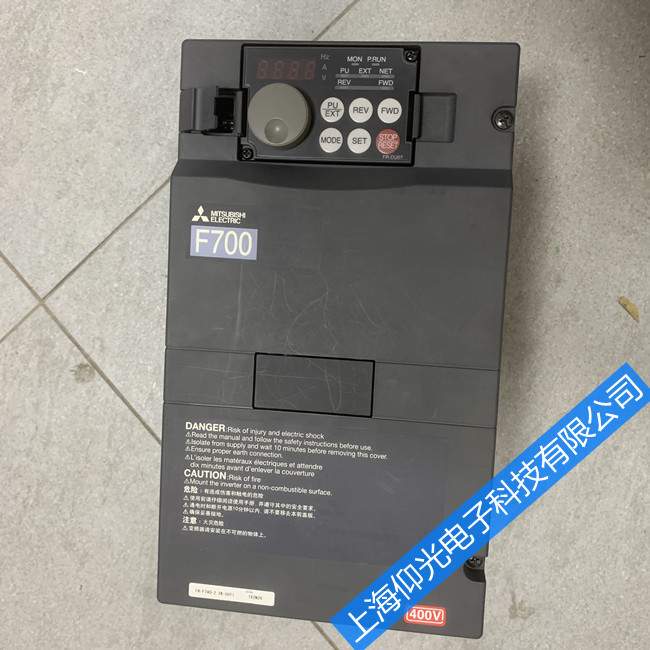

三菱變頻器維修FR-F740-15K-CHT變頻器常見故障代碼E.OC1

發布者：zyp 來源：上海仰光電子科技有限公司發布時間：2022-8-15

三菱變頻器故障維修代碼都代表什么意思？這里免費為大家分享關于三菱變頻器參數設置，常見的故障代碼都是什么意思，讓大家都更清楚的了解到三菱變頻器維修該從哪里入手，怎么去維修好變頻器。

下面為大家展示的是三菱變頻器維修故障代碼大全，包括變頻器出現故障的原因及解決方法

錯誤代碼錯誤類型錯誤原因解決方法
E.OC1 加速中過電流斷路加速運行中當變頻器輸出電流達到或超過大約額定電流的200（%）時 保護 回路動作停止變頻器輸出延長加速時間
E.OC2 定速中過電流斷路定速運行中當變頻器輸出電流達到或超過大約額定電流的200（%）時 保護 回路動作停止變頻器輸出取消負荷的急速變化
E.OC3 減速中過電流斷路減速運行中加速低速運行之外當變頻器輸出電流達到或超過大約額定電流的200（%）時 保護 回路動作停止變頻器輸出延長減速時間檢查制動動作
E.OV1 加速中再生過電壓斷路因再生能量使變頻器內部的主回路直流電壓超過規定值保護 回路動作停止變頻器輸出電源系統里發生的浪涌電壓也可能引起動作縮短加速時間
E.OV2 定速中再生過電壓斷路因再生能量使變頻器內部的主回路直流電壓超過規定值保護 回路動作停止變頻器輸出電源系統里發生的浪涌電壓也可能引起動作取消負荷的急速變化請根據需要使用制動單元或提高功率因數變換器FR-HC
E.OV3 減速停止中再生過電壓斷路因再生能量使變頻器內部的主回路直流電壓超過規定值保護 回路動作停止變頻器輸出電源系統里發生的浪涌電壓也可能引起動作延長減速時間使減速時間符合負荷的轉動慣量減少制動頻度請根據需要使用制動單元或提高功率因數變換器FR-HC
E.THM 電機過負荷斷路(電子過流保護 )(注1) 當變頻器的內置電子過流保護 檢測到由于過負荷或定速運行時冷卻能力降低引起電機過熱時停止變頻器輸出多極電機或兩臺以上電機運行時請?jiān)谧冾l器輸出側安裝熱繼電器減輕負荷定轉矩電機時將Pr.71設定為定轉矩電機
E.THT 變頻器過負荷斷路(電子過流保護 ) (注1) 如果電流超過額定電流的150（%）而未發生電流斷路(200（%）以下)時為保護 輸出晶體管用反時限特性使電子過流保護 動作停止變頻器輸出減輕負荷
E.FIN 散熱片過熱如果散熱片過熱溫度傳感器動作使變頻器停止輸出周圍溫度調節到規定范圍內
E.BE 制動晶體管報警由于從電機返回的再生能量太大使制動晶體管發生異常檢測出制動晶體管異常在此情況下變頻器電源立刻關斷制動的使用頻度是否合適
E.GF 輸出側接地過電流保護 變頻器啟動時變頻器的輸出側負荷發生接地故障對地有漏電流時變頻器的輸出停止排除接地的地方
E.OHT 外部熱繼電器動作為防止電機過熱安裝在外部熱繼電器或電機內部安裝的溫度繼電器動作時(接點打開)使變頻器輸出停止即使繼電器接點自動復位變頻器不復位就不能重新啟動 降低負荷和運行頻度
E.OLT 失速防止當失速防止動作運行頻率降到0時失速防止動作中顯示OL 減輕負荷
E.OPT 選件異常當發生內置選件功能上的異常通訊選件的通訊異常等時變頻器停止輸出網絡模式時若本站為解除狀態則變頻器停止輸出
E.PE 參數記憶異常存儲的參數里發生異常例E2PROM故障
E.PUE 參數單元脫落當Pr.75設定在“2”“3”“16”或“17”狀態下拆開PU使變頻器和PU之間的通訊中斷變頻器的輸出停止用RS-485通過PU接口通訊當Pr.121“9999”時如果連續發生通訊錯誤次數超過允許再試次數變頻器的輸出將停止牢固安裝好操作面板FR-PA02-02和FR-PU04
E.RET 再試次數超出如果在再試設定次數內運行沒有恢復此功能將停止變頻器的輸出處理該異常之前一個的異常
E.CPU CPU 錯誤如果內置CPU算術運算在預定時間內沒有結束變頻器自檢將發出報警并且停止輸出
E. 3 選件異常使用變頻器專用的通信選件時設定錯誤或接觸接口不良時變頻器停止輸出將通信選件的連接確實連接上
E. 6 CPU 錯誤內置CPU的通信異常發生時變頻器停止輸出
E.LF 輸出欠相保護 當變頻器輸出側(負荷側)三相(UVW)中有一相斷開時此功能停止變頻器的輸出正確接線確認Pr.251輸出欠相保護 選擇的設定值
E.FN 風扇故障變頻器內含有一冷卻風扇當冷卻風扇由于故障或運行與 Pr.244“冷卻風扇動作選擇”的設定不同時操作面板上顯示FN 更換風扇
OL 失速防止過電流加速時如果電流超過變頻器額定輸出電流的150（%）注4以上時停止頻率的上升直到過負荷電流減少為止以防止變頻器出現過電流斷路當電流降到150（%）以下后再增大頻率恒速運行時如果電流超過變頻器額定輸出電流的150（%）注4以上時降低頻率直到過負荷電流減少為止以防止變頻器出現過電流斷路當電流降到150（%）以下后再回到設定頻率減速時如果電流超過變頻器額定輸出電流的150（%）注4以上時停止頻率的下降直到過負荷電流減少為止以防止變頻器出現過電流斷路當電流降到150（%）以下后再下降頻率
三菱變頻器目前在市場上用量多的就是A500系列，以及E500系列了，A500系列為通用型變頻器，適合高啟動轉矩和高動態響應場合的使用。而E500系列則適合功能要求簡單，對動態性能要求較低的場合使用，且價格較有優勢。

OC1、OC3故障是什么原因引起的，該怎么維修

三菱變頻器出現OC（過電流故障）很多時候會是以下幾方面原因造成的，包括參數設置問題不當引起的，如時間設置過短；外部因素引起的，如電機繞組短路，包括相間短路，對地短路等；變頻器硬件故障，如霍爾傳感器損壞，IGBT模塊損壞等。

UVT為欠壓故障是什么原因引起的，該怎么維修

相信很多客戶在使用中還是會碰到這樣的問題，我們常見的欠壓檢測點都是直流母線側的電壓，經大阻值電阻分壓后采樣一個低電壓值，與標準電壓值比較后輸出電壓正常信號，過壓信號或是欠壓信號。對于三菱A500系列變頻器電壓信號的采樣值則是從開關電源側取得的，并經過光電耦合器隔離，在我們的維修過程中，發現光耦的損壞在造成欠壓故障的原因中占有了很大的比重，這種現象在以前的變頻器維修中還是不多見的。

E6，E7故障對于廣大用戶來說不陌生，這是一個比較常見的三菱變頻器典型故障，當然損壞原因也是多方面的。

1. 集成電路1302H02損壞：這是一塊集成了驅動波形轉換，以及多路檢測信號于一體的IC集成電路，并有多路信號和CPU板關聯，在很多情況下，此集成電路的任何一路信號出現問題都有可能引起E6，E7報警；

2. 信號隔離光耦損壞：在IC集成電路1302H02與CPU板之間有多路強弱信號需要隔離，隔離光耦的損壞在元器件的損壞比例中還是相對較高的，所以在出現E6，E7報警時，也要考慮到是否是此類因素造成的；

3. 接插件損壞或接插件接觸不良：由于CPU板和電源板之間的連接電纜經過幾次彎曲后容易出現折斷，虛焊等現象，在插頭側如果使用不當也易出現插腳彎曲折斷等現象。以上一些原因也都可能造成E6，E7故障的出現。

在現在的維修中，我們有時排除以上這些原因可能還是解決不了問題，OC故障仍然存在，當然更換控制板也不是解決問題的辦法，這時可以考慮一下驅動電路是否存在問題。三菱A500變頻器的檢測電路做的相當強大，以上這些檢測點只要有任何一處有問題都可能會報警，無法正常運行。除了一般性驅動電路所包括的驅動電源，驅動光耦隔離，驅動信號放大電路，還包括輸出信號回饋電路等。在以前我們介紹的檢測手段無法解決問題的情況下，要特別注意驅動電路是否正常，檢測方向主要包括剛才介紹的三菱驅動電路的幾個組成部分。

上海仰光電子自動化專業從事變頻器維修及一系列工控設備維修，除了可以維修三菱變頻器以外，還可以維修西門子， ABB，安川，松下，富士，施耐德，艾默生， SEW，三菱，丹佛斯，臺達，臺安，東元， LS(LG)，匯川，英威騰，海利普，普傳，康沃，安邦信，易能，偉肯，東芝，士林，科比，倫茨，羅克威爾，伊頓，日立，愛德利，正泰，森蘭，偉創，四方，易驅，博世力士樂，佳靈，神源，正弦，德萊爾，歐瑞，阿爾法，歐姆龍，三墾，微能等品牌的變頻器維修及一系列工控設備。

三菱變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。三菱變頻器主要采用交—直—交方式（VVVF變頻或矢量控制變頻），先把工頻交流電源通過整流器轉換成直流電源，然后再把直流電源轉換成頻率、電壓均可控制的交流電源以供給電動機。

三菱變頻器的電路一般由整流、中間直流環節、逆變和控制4個部分組成。整流部分為三相橋式不可控整流器，逆變部分為IGBT三相橋式逆變器，且輸出為PWM波形，中間直流環節為濾波、直流儲能和緩沖無功功率。
