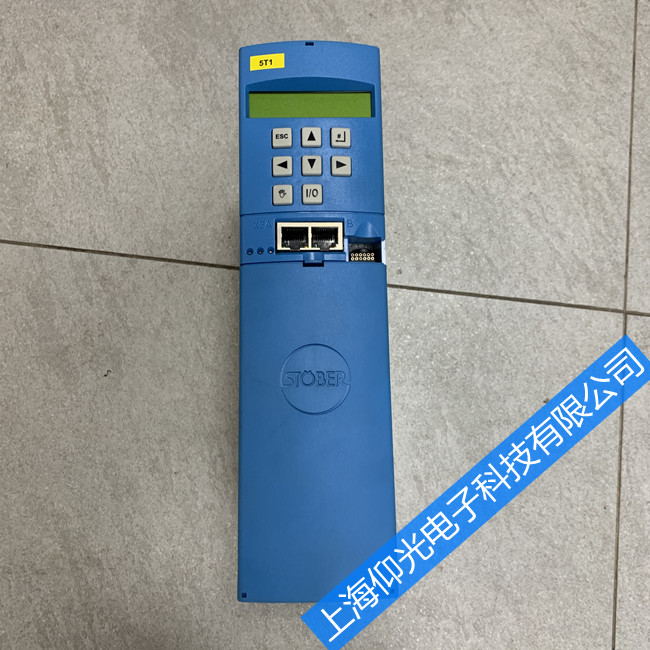

STOBER斯博德伺服驅動器MDS5040A/L報警46故障維修

發布者：zyp 來源：上海仰光電子科技有限公司發布時間：2021-12-15

STOBER斯博德伺服驅動器MDS5040A/L報警46故障維修

STOBER斯博德伺服驅動器故障代碼維修

一．處理結果顯示

（比如參數修改了以后保存結果，顯示在操作器顯示屏上）
顯示代碼說明可能原因
0.Error free 無差錯
1.Error! 錯誤一般錯誤
2.Wrong box 控制盒錯誤控制盒的存儲器不兼容
3.Invalid data 數據無效控制盒的存儲器數據無效
5.OK (adjusted) 可以調整控制盒的參數和伺服器軟件版本有幾個數據不相同，可以確認，不影響性能
6.OK (adjusted) 可以調整同上
9. BE encoder signal 編碼器相位反參考參數G27/f31/f32
10.Limit value 超出極限有參數超出了規定范圍的數值
12.BE/X20/X41 編碼器端口或設置錯誤編碼器x20、x41對應不同類型的編碼器，同時注意編碼器參數定義
13. BE cw/ccw 順時針/逆時針參考參數f31/f32,該參數可定義模擬的方向
14.Canceled 行動取消有故障！B40/b41的行動無法執行，如過流
15.R1 too high 定子電阻過高 B41（自動調整）執行時，發現馬達定子電阻短路或電纜連接
16.Phase fault U u相故障
17. Phase fault V v相故障
18. Phase fault w w相故障
19. Symmetry 相電阻不對稱馬達相間的電阻值相差達到10%誤差
20.Motor connection 電機連接錯誤解析器或馬達級數不正確
21. Enable ? 是否啟用參考參數j00/j01/j05
22. F20=F25?? 模擬功能相同 Ae1/ae2被編程為同樣的功能，需修改
25.Phase order 相序錯誤輸出馬達接線相位錯誤，需調換
26.Encoder offset 編碼器偏移檢測反饋解析器或編碼器連接線
二．運行顯示結果（操作器面板顯示或本機led數碼管顯示）
顯示代碼數碼管說明可能原因
0. Ready RDY 準備就緒變頻器準備就緒，可以使用了
1.Clockwise RUN 順時針運行固定的正轉速度
2.Counter-clockwise RUN 逆時針運行固定的反轉速度
3.Acceleration RUN 加速中正在進行加速過程
4.Deceleration RUN 減速中正在進行減速過程
5.Halt HLT 停止暫停目前的命令
7.n > n-Max RUN 參考值過大參考值大于參數C01/E126
8.Illegal direction DIR 方向反 C02參數禁止反向旋轉
11.Quick stop HLT 急停狀態 急停啟用中
12: Inhibited INH 禁止啟動禁止中；參考參數A30
13: Serial (X3) RUN 串行接口控制參數a30=1；(控制是x3口控制的）
14: Enabled ENA 啟用狀態 僅適用于驅動器啟用了總線控制配置文件
15: Self test TST 自檢中驅動器正在進行自檢
16: Fault EXY 故障報警電源組被禁止（xy是報警提示）
17:Positioning-active POS 定位正常驅動器的位置控制有效，可啟動
18: Moving RUN 一定狀態 驅動器在處理移動任務中
19: Delay POS 延誤執行任務時，發生執行延誤（反饋故障或堵轉卡死等現象發生）
20: Wait. POS 等待等待手動啟動程序鏈接
21: Referencing REF 參考在考點運行還是與posi同步運行
22: Tip RUN 點動 手動移動中
23: Interrupted POS 中斷改命令為執行完成，也未回到原點
24: Reference wait REF 看考等待參考產生i37=1
25: Stop input STP 停止輸入驅動器被停止，只能手動移出
26: Parameter inhibit OFF pc啟動參數失效 Pc軟甲啟動失效，伺服器本機可以操作。
三．故障（參數E40故障代碼/E41故障時間）
顯示代碼說明可能原因
31: Short/ground 短路、接地故障馬達短路；伺服器功率模塊故障
34: Hardw. fault 程序錯誤程序故障程序丟失
35: Watchdog 看門狗（復位）故障檢測連接，重新上電，故障依舊主控板維修
36: High voltage 過壓母線電壓過高
37: n-feedback 反饋故障解析器或編碼器斷線或故障
38: tempDev.sens 過溫散熱器和環境溫度過高，通風不好或風扇壞
39: TempDev.i2t 伺服器過溫過流限制反饋故障；過溫故障；電機故障
40: Invalid data 數據錯誤記憶存儲器中的數據丟失或不完整
41: Temp.motorTMP 馬達過溫馬達溫度檢測x40.2/x40.6未連接；馬達過載
42: Temp.brakeRes 制動過溫制動單元過載，維修制動單元電路
44: Ext.fault 外部故障外部故障定義的數字端口觸發
45：OTempMot.i2t 馬達過溫馬達過載或馬達冷卻不足
46: Low voltage 欠壓母線電壓過低或輸入電壓不足；維修伺服器
47: Device overl. 過轉矩負載重或參數設置c03/c04
48: Accel.overl 加速過電流
49: Decel.overl. 減速過電流
50: Operat.area 運轉范圍錯誤故障運轉范圍超出了c41-c46設定的范圍
51: Refused 定位錯誤無法定位；定位位置錯誤
52: Communication 通訊錯誤現場總線錯誤；伺服器于fds遠程控制器之間通訊故障
53: Stop input 停止輸入限位開關動作或控制總線輸入斷線
54: Follow. error 檢出誤差實際位置與檢出位置誤差過大；如反饋；堵轉；查看參數i20所設置的偏差值
55: OptionBoard 選件板錯誤選件板或者是選件板接插不良

56: Overspeed 過速檢出速度超出了設定速度的15%以上

STOBER斯博德伺服驅動器MDS5040A/L報警46故障維修
