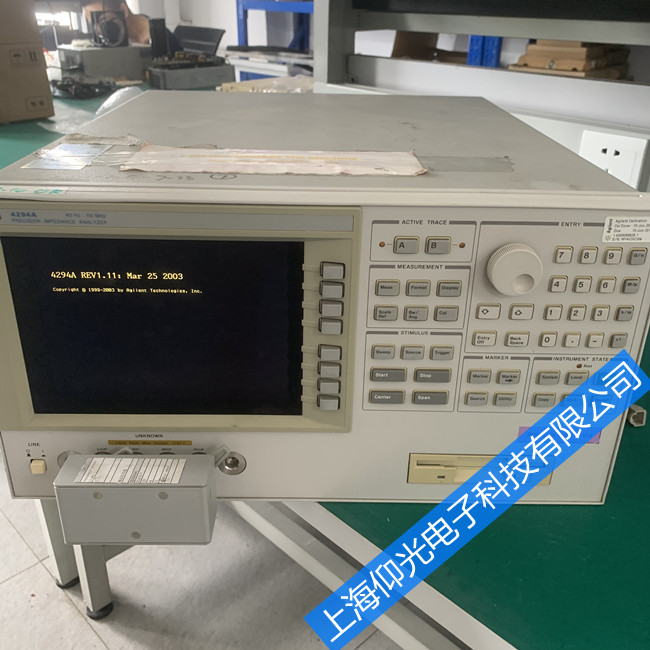

上海維修安捷倫4294A精密阻抗分析儀

發布者：伺服驅動器維修部來源：上海仰光電子科技有限公司發布時間：2021-8-2

我司建有電子儀器維修室，從事電子儀器維修工作十多年，現有專業維修技術工程師多名，與各知名儀器生產商有密切的聯系，維修備件，通過多年的專業積累，能維修的儀器有：Agilent、HP、R＆S、Anritsu、Tektronix、FLUKE、ADVANTEST等，專業維修的儀器有：網絡分析儀、信號源、頻譜分析儀、無線電綜合測試儀（手機綜測儀）、高頻LCR測試儀，阻抗分析儀，藍牙測試儀（wifi測試儀），誤碼分析儀、數據/傳輸分析儀、射頻功率計、示波器、通信電源等高端電子測試儀器.

上海維修安捷倫4294A精密阻抗分析儀

故障現象：

開機自檢出錯，顯示Caution test failed.

故障原因：

儀器主控制板組件,模塊壞,導致開機異常,報錯。

維修措施：

1、更換主控制板損壞組件；

2、維修電路；

3、檢測儀器；

4、整機清潔/保養。

工程師溫馨提示：

1、使用此類精密儀器前，請仔細閱讀使用說明，做到準確操作，避免誤操作；

2、測量未知信號時，請做好保護措施，防止損壞儀器或甚至人身?yè)p害。

HP/Agilent4294A 精密阻抗分析儀, 40 Hz 至 110 MHz

一，簡單描述：

產品名稱：阻抗分析儀

品　　牌： Agilent/安捷倫

產品型號： 4294A

頻率范圍: 40 Hz 至 110 MHz

二，主要特性與技術指標

Agilent4294A 精密阻抗分析儀

基本精度

?基本阻抗精度: +/- 0.08 %

頻率

?40 Hz 至 110 MHz

更多特性

?在寬阻抗范圍和寬頻率范圍內較精確測量

?強大的阻抗分析功能

?易于使用和通用的PC連接

HP/Agilent4294A 精密阻抗分析儀, 40 Hz 至 110 MHz

三，描述

Agilent 4294A精密阻抗分析儀是適用于元件和電路有效阻抗測量和分析的集成解決方案。Agilent 4294A覆蓋了

很寬的測試頻率范圍(40Hz至110MHz)，具有±0.08%的基本阻抗精度。其優異的高Q值/低D值精度使其能分析低損耗元件。其寬信號電平范圍可用于在實際工作條件下評估器件。測試信號電平范圍為5mV至1Vrms或200uA至20mArms，

直流偏置范圍為0V至±40V或0mA至±100mA。xian進的校準和誤差補償功能避免了進行夾具內器件測量時的測量誤差。Agilent 4294A是適用于電子元件設計、論證、質量控制和生產測試的強大工具。電路設計和開發工程師也能從它提供的性能和功能中受益。

四，選件：

4294A-1A7　符合ISO 17025標準

4294A-1CM　機架式套件

4294A-1CN　前把手套件

4294A-1CP　手柄/機架安裝套件

4294A-1D5　高穩定度頻率參考

4294A-800　標準頻率參考

4294A-801　包括底腳

4294A-810　添加鍵盤

4294A-A6J　符合ANSI Z540標準

五，附件：

16034E Test Fixture (SMD Components)

16034E test fixture is designed for impedance evaluations of SMD components.

16034G SMD 測試夾具是一款用于阻抗測量的測試夾具。

16034H SMD 陣列式 LCR 測試夾具 SMD 陣列式 LCR 測試夾具.專為陣列式 SMD 阻抗測量設計。

16044A SMD LCR Kelvin Contact Test Fixture

16047A 測試夾具（軸向和徑向）測試夾具（軸向和徑向）專為軸向/徑向引線式器件阻抗測量設計。

16047D 測試夾具測試夾具16047D .專為軸向/徑向引線式器件阻抗測量設計。

16047E 測試夾具，40 Hz 至 110 MHz . 專為高達 110 MHz 的引線式器件阻抗測量而設計.

16048G 用于 4294A 的 1 米端口延長電纜, 測試引線使用 4 端子對配置以擴展測量端口。

16048H 用于 4294A 的 2 米端口延長電纜 . 測試引線使用 4 端子對配置以擴展測量端口

16065A 200 Vdc 外部電壓偏置夾具.測試夾具支持測量直流偏置高達 +/-200V 的被測件。

16089E Kelvin 線夾引線 Kelvin 線夾引線16089E

16089E 測試夾具可以測量低阻抗的引線器件。

16092A Spring Clip Fixture

16190B 高性能測試套件.高性能測試套件，能夠驗證具有 7 毫米測量端子的 LCR 表或阻抗分析儀的阻抗測量精度

16192A 平行電J SMD 測試夾具.測試夾具專為側電J SMD 元件的阻抗測量而設計。

16194A 高溫元器件測試夾具.專為在 -55 至 +200°C 溫度范圍內測量軸向/徑向引線式器件

16196A 平行電J SMD 測試夾具，直流至 3 GHz

16196B 平行電J SMD 測試夾具，直流至 3 GHz

16196C 平行電J SMD 測試夾具，直流至 3 GHz

16196D 平行電J SMD 測試夾具，直流至 3 GHz

16197A 底部電J SMD 測試夾具，它實現了高達 3 GHz 的穩定頻率特性，并提供了可重復性J高的測量。

16334A 測試夾具（鑷子觸頭）.測試夾具（鑷子觸頭）專為 SMD 阻抗測量而設計。

16380A 標準空氣電容器套件（1pF 至 1000pF）其中包含 4 個精密電容器

16451B 電介質測試夾具，較精確測量與評估電介質材料，與ASTM D150兼容。

16452A 液體測試夾具，提供較精確的液體材料的電介常數及抗阻測量。

16454A 磁性材料測試夾具，是專為測量螺旋管形磁性材料的磁通率而設計的。

1CM015A 上架鑲條套件 221.5 毫米（高）（5U）－－兩個鑲條支架

1CN005A 把手套件 221.5 毫米（高）（5U）－－兩個前把手

1CP009A 上架鑲條和把手套件 221.5 毫米（高）（5U）－－兩個支架和前把手

42030A 四端子對標準電阻套件

42090A 開路端子（4 端子對）

42091A 短路端子（4 端子對）

42941A 阻抗探頭套件，40 Hz 至 110 MHz

42942A 端子適配器，40 Hz 至 110 MHz

HP/Agilent4294A 精密阻抗分析儀, 40 Hz 至 110 MHz

我們的優勢：

品種齊全，貨源充足，存庫雄厚，服務快捷，維修能力強。

歡迎來電!上門看貨!您的滿意是我們的追求！
