AB變頻器報警代碼維修講解

發布者：變頻器維修部來源：上海仰光電子工程部發布時間：2021-7-9

AB變頻器維修常見故障:上電無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞、有輸出但無力等故障。

AB變頻器常見報警代碼維修方法：
F12 硬件過電流變頻器輸出電流已超出硬件電流限制值F13 接地故障檢測到變頻器至少有一個輸出端對大地短路F33 自動重啟動次數 在A092所設定的嘗試次數內，變頻器不能成功地清除故障并恢復運行。F38 U相接地檢測到在變頻器與電動機之間有一相發生對地故障F39 V相接地同F(xiàn)38F40 W相接地同F(xiàn)38F41 UV兩相短路檢測到兩個輸出端之間過電流F42 UW兩相短路同F(xiàn)41F43 VW兩相短路同F(xiàn)41F48 參數缺省值變頻器收到命令將缺省值寫入到EEPROMF64 變頻器過載負載情況超過“150%變頻器額定值持續1分鐘或200%變頻器額定值持續3秒鐘”的限制。F70 電源單元在變頻器電源部分檢測到故障F81 通信中斷 RS485(DSI)口停止通信F100 參數校驗 儀表板上讀到的校驗值與計算值不匹配F122 I/O端子排故障在變頻器的控制與I/O部分檢測到故障

（1)故障P.OFF

變頻器上電顯示P.OFF延時1~2s后顯示0，表示變頻器處于待機狀態。在應用中若出現變頻器上電后一直顯示P.OFF而不跳0現象，主要原因有輸入電壓過低、輸入電源缺相及變頻器電壓檢測電路故障，處理時應先測量電源三相輸入電壓，R、S、T端子正常電壓為三相380V，如果輸入電壓低于320V或輸入電源缺相，則應排除外部電源故障。

如果輸入電源正常可判斷為變頻器內部電壓檢測電路或缺相保護故障，對于G1/P1系列90kW及以上機型變頻器，故障原因主要為內部缺相檢測電路異常，缺相檢測電路由兩個單相380V/18.5V變壓器及整流電路構成，故障原因大多為檢測變壓器故障，處理時可測量變壓器的輸出電壓是否正常。

(2)故障ER08

變頻器出現ER08故障代碼表示變頻器處于欠壓故障狀態。主要原因有輸入電源過低或缺相、變頻器內部電壓檢測電路異常、變頻器主電路異常。通用變頻器電壓輸入范圍在320V~460V，在實際應用中變頻器滿載運行時,當輸入電壓低于340V時可能會出現欠壓保護，這時應電網輸入電壓或變頻器降額使用;若輸入電壓正常,變頻器在運行中出現ER08故障，則可判斷為變頻器內部故障。當主回路中KS器跳開，使限流電阻在變頻器運行時串聯到主回路中，這時若變頻器帶負載運行便會出現ER08故障，這時可排除是否為器損壞或器控制電路異常;若變頻器主回路正常，出現ER08的原因大多為電壓檢測電路故障，一般變頻器的電壓檢測電路為開關電源的一組輸出，經過取樣、比較電路后給CPU處理器，當過設定值時，CPU根據比較輸出故障，IGBT，同時顯示故障代碼。

(3)故障ER02/ER05

故障代碼ER02/ER05表示變頻器在減速中出現過流或過壓故障，主要原因?yàn)闇p速時間過短、負載回饋能量過大未能及時被釋放。若電機驅動慣性較大的負載時，當變頻器(即電機的同步轉速)下降時電機的實際轉速可能大于同步轉速，這時電機處于發電狀態，此部分能量將通過變頻器的逆變電路返回到直流回路，從而使變頻器出現過壓或過流保護。現場處理時在不影響生產工藝的情況下可變頻器的減速時間，若負載慣性較大，又要求在一定時間內停機時，則要加裝外部制動電阻和制動單元，G2/P2系列變頻器22kW以下的機型均內置制動單元,只需加外部制動電阻即可，電阻選配可根據產品說明中選用，對于功率22kW以上的機型則要求外加制動單元和制動電阻。

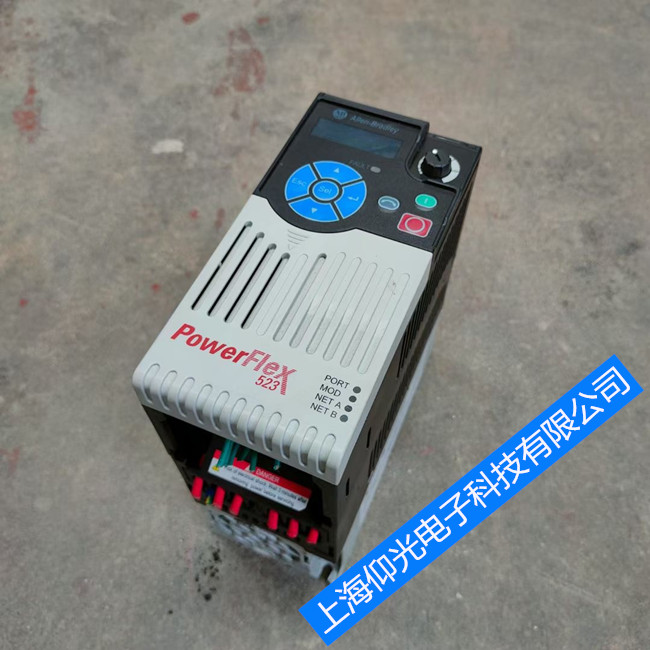

AB變頻器維修，型號有PowerFlex4/40、PowerFlex70、PowerFlex400、PowerFlex700、AB1336等維修

1394C-AM04 1394C-AM03 1394C-AM50-IH 1394C-CONN-KEY 1394C-SJT10-D 1394C-SJT05-A 1394C-AM50
1394C-AM04 1394-AM03 1394C-SJT05-L-RL 1394C-SJT10-L-RL 1394C-SJT05-D 1394C-SJT05-L 1394C-AM75
1394C-SJT10-A 1394C-SJT05-T 1394C-SJT05-C 1394C-SJT22-A 1394C-SJT22-D 1394C-SJT05-C-RL 1394C-AM07 1394-AM04 1394-AM07 1394-AM50 1394-AM50-IH 1394-AM751394-AMO7 1394C-AM75-IH 1394-CCFK 1394C-SJT10-T-RL 1394C-SJT22-C-RL 1394-DCLM 1394-DIM 1394-GE15
