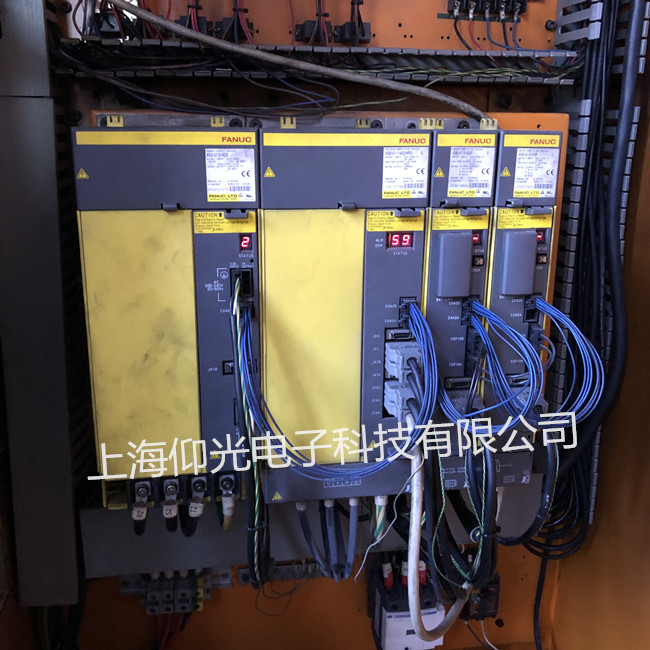

發那科伺服驅動器維修A06B-6130-H002報警1/2/3/4修理

發布者：變頻器維修部來源：上海仰光電子工程部發布時間：2021-7-2

發那科伺服驅動器維修報警顯示代碼：1、 2、3、4、5、6、

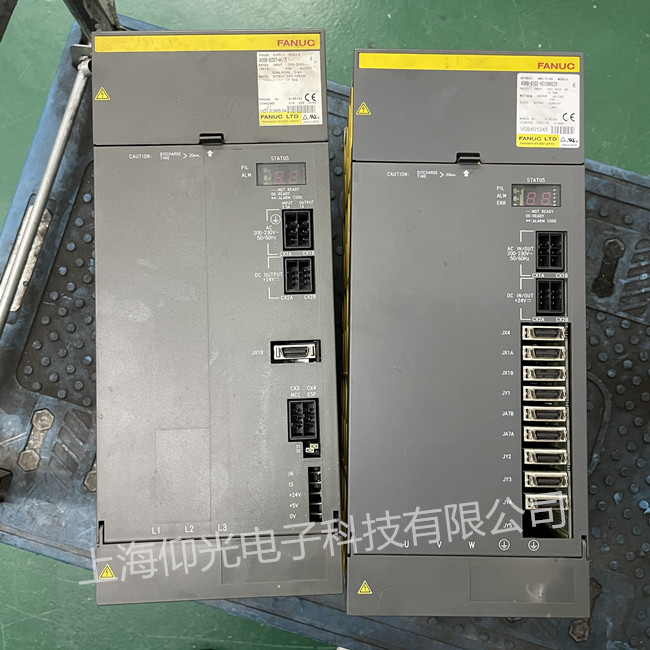

序號 故障癥狀原因分析排除方法 1 伺服電源模塊故障： 1．1電源模塊的控制電源接通后，電源接通顯示“PIL”不亮。 1．2電源模塊的控制電源接通后，MCC沒有接通。 1．3電源接通后，電源模塊上，狀態（STATUS）顯示燈點亮，7段顯示器顯示報警代碼。 1．1．1沒有提供AC電源。 1．1．2電源回路故障。（STATUS顯示使用+5V電源。） 1．2．1急停沒有解除。 1．2．2終端插頭沒有連接好或接觸不良。 1．2．3 MCC用的接觸器不良或損壞。 1．2．4 MCC接觸器電源線接觸不良或斷線。 1．3 電源模塊內部故障。 1．1．1檢查插頭CX1的R、S端AC200V是否有，連接是否牢靠。 1．1．2按《FANUC SERVO MOTORαSERIES維修說明書》中的方法行各電源測試與故障分析與維修。 1．2．1按《電氣圖冊》中急�？刂齐娐�，測試檢查，找出故障原因，排除故障。釋放急停按鈕。 1．2．2檢查終端插頭K9（JX1B）是否連接在SVM、SPM的JXB1上，并連接牢靠；連接電纜是否斷線，排除故障，更換斷線。 1．2．3 檢查插頭CX3的1和3針之間的接通/斷開狀況，當電源模塊的控制電源接通后，MCC用的接觸器閉合，CX3的1和3針之間沒有接通，接觸器觸點損壞，更換接觸器。 1．2．4 按《電氣圖冊》檢查連接，更換斷線。 1．3當出現故障時，應觀察狀態顯示燈與報警顯示號，然后根據報警號和指示燈的狀態并按《FANUC SERVO MOTORαSERIES維修說明書》中的方法行故障分析與維修。

序號 故障癥狀原因分析排除方法

1．4報警故障處理： 1．4．1 電源模塊上顯示報警代碼“01”（電源模塊的主回路IPM異常）。 1．4．2電源模塊上顯示報警代碼“02”（控制回路的冷卻風扇不轉）。 1．4．3電源模塊上顯示報警代碼“03”（主回路的散熱器溫升異常）。 1．4．4電源模塊上顯示報警代碼“04”（主回路的DC電壓過低）。 1．4．5電源模塊上顯示報警代碼“05”（主回路充電不能在規定時間內進行） 1．4．1．1電源模塊內大功率模塊 IGBT或IPM不良。 1．4．1．2 機床使用久AC電抗器不良。 1．4．2冷卻風扇故障。 1．4．3．1冷卻風扇故障。（電源模塊風機、電柜通風風機） 1．4．3．2機床使用久，電柜內通風不暢。 1．4．3．3過載。 1．4．4．1電源模塊輸入電源出現瞬間的停電。 1．4．4．2電源模塊輸入電源電壓過低。 1．4．4．3操作失誤。（解除急停狀態下，切斷主回路電源時） 1．4．5．1DC短路。 1．4．5．2機床使用久，電源模塊內限制充電電流的電阻不良。 1．4．1．1更換IGBT或IPM模塊。更換時首先要查明損壞原因及驅動電路是否有故障，排除故障后，方可更換，否則換后有可能還會損壞。 1．4．1．2更換AC電抗器。 1．4．2修理或更換冷卻風扇電機。 1．4．3．1檢查冷卻風扇旋轉情況，修理或更換已損壞的冷卻風扇電機。 1．4．3．2定期檢查清潔冷卻系統，保證電柜內通風暢通。 1．4．3．3檢查動轉情況，排除故障。 1．4．4．1檢查電源模塊輸入電源，排除故障。 1．4．4．2檢查確認。找出電源電壓過低的原因，排除故障。 1．4．4．3檢查操作順序，正確操作。 1．4．5．1測試檢查，找出故障點，更換損壞的元器件或?qū)Ь€，排除故障。 1．4．5．2換配線板或電阻。序號 故障癥狀原因分析排除方法

發那科伺服器報警顯示代碼：1、 2、3、4、5、6、7、8、9、10、11、12、13、 14、15、16、17,18、19、20、21、22、23、24、25、26、27、28、29、30、31、32、33、34、45、3637、 38、39、40、41、42、43、44、45、46、47、48、 49、50、51、52、53、54、55、56、57、58、59、60、61、62、63、64、65、66、67、68、69、70、71、72、 73、74、75、76、77、78、79、80、81、82、83、94、85、86、87、88、89、90、91、92、93、94、95、96、 97、98、99;

發那科伺服電機與編碼器報警代碼：300、310、320、330、312、322、332、313、323、333、314、324、334、315、316、326、336、317、327、337、318、328、338、319、329、339;

轉載請注明出處：上海仰光電子科技專業伺服驅動器維修,伺服電機維修http://www.kfwktyr.com.cn/weixiu/weixiu3342.htm
【我們確�？梢孕藓脺y(cè)試好給客戶！�。。　� 伺服驅動器維修,伺服電機維修,變頻器維修
