三菱數控M系統報0125/0126維修中心

發布者：變頻器維修部來源：上海仰光電子工程部發布時間：2021-3-24

三菱系統維修故障：
觸摸屏進不了界面，無顯示，亮度看不清楚，黑屏，花屏，白屏，液晶屏顯示豎條，液晶屏顯示橫條，液晶屏顯示多畫面，以及液晶屏顯示疑難雜癥均可，觸摸屏通訊不上，觸摸屏開機走一半不動，開機不能進入程序修，指示燈不亮，觸摸屏死機，觸摸屏燈管不亮，觸摸屏玻璃爛維修更換觸摸屏觸摸偏移，觸摸屏不能觸摸，觸摸屏一半可以觸摸另一半不能觸摸，觸摸屏不能校準，觸摸屏無背光等維修。

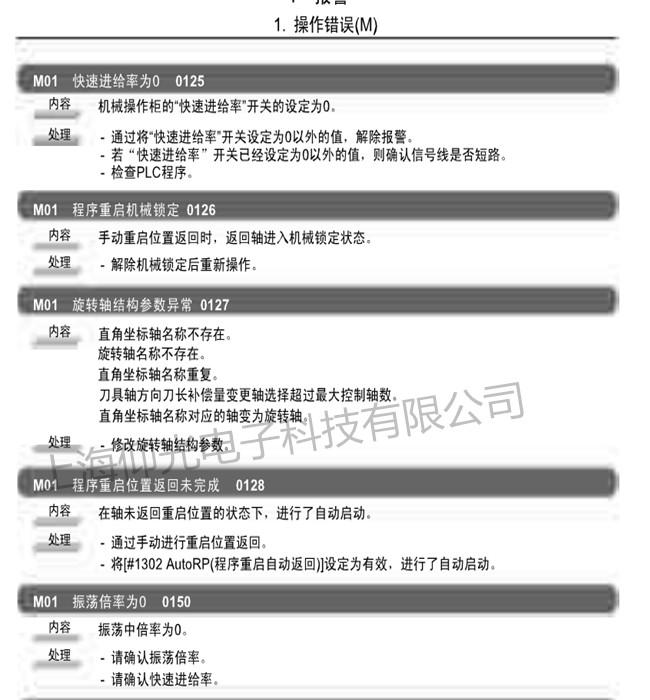

三菱系統報0125/0126報警代碼講解如下圖：

三菱系統 CNC 故障診斷及排除８例
1 關于 #6451 參數設置引起的通信故障
數控系統為 E60 ：
第 1 例客戶報告故障現象如下：
在傳送 PLC 程序時中途中斷，斷電后，重新設定 #6451=00110000, 屏幕立即變?yōu)榛移�。只有�?#6451=00010000, 屏幕又恢復正常。將系統做維修格式化（系統旋鈕 =7）后，系統屏幕又能夠正常操作。再次將 #6451=00110000, 系統又變成灰屏
第 2 例客戶報告故障現象如下
數控系統為 E60 。在初始調試將#6451=00110000 后，系統變成灰屏。
以上兩例都與參數 #6451 相關。
分析：在三菱數控系統中， #6451 用于對 CNC系統進行 PLC 程序傳送。如果設置 #6451=00110000 （bit5=1 ）
則進入 GX 通信狀態，即將三菱的編程軟件“ GX-DEVELOP開發的 PLC 程序送入 CNC 系統。
如果設置 #6451=00010000，（bit5=0 ）則進入 RS232 通信。用于傳送參數，加工程序等。
在本例中，一旦設置 #6451=00110000, 就出現灰屏，即使做維修格式化后故障仍然不能解除。這一故障與 PLC 通信有關，也可能是不符合格式的 PLC 程序引起了通信錯誤。
處理：設置 NC 系統旋鈕 =1，使 PLC程序停止，解除 PLC程序的影響。
再設置 #6451=00110000 ，此時未出現灰屏，傳送正常 PLC 程序后，系統正常。
在例中，向系統傳送原 PLC 程序后，觀察到 GX軟件的對話窗口有“ PLC 程序報警信息” ，這是觀察到的現象。將 PLC 程序格式化后，再傳送正常程序，系統正常。
2．系統原點漂移：
一臺控制系統為 M64的銑床。運行三月后客戶報告出現下列故障現象：
停電一晚，第 2 天上電后運行時，出現位置偏差，目測有 3mm— 6mm，9.8mm，，
以當日基準設定為 G54 坐標，繼續運行能夠正常運行，無偏差。凡停電 4 小時后，再開機，就出現上述故障，連續一個月每天出
現上述故障。
要求客戶對“原點擋塊” ，“原點開關”做了緊固，仍然出現以上
故障。
筆者到達工作現場后又仔細聽取了客戶的報告，證實每天上電后出現的位置誤差在 9.8mm。出現誤差的頻率很高。
筆者在現場做了 10 次回零實驗，每次都能準確回零。
回零速度：高速 =6000mm/分，爬行速度 =200 mm/分；螺距 =10mm；
正向回零，時間下午 14----15 點
啟動回零運行，能正�；亓�，在零點位置做固定標記。連續回零十次都能正常回零，零點在固定標記處，

分析和判斷：出現的誤差為 9.8mm，而螺距為 10mm
可能是回原點出現問題。
觀察”回零數據”畫面：其“柵格量” =9.95 —9.937. 此數據不正常，這表明原點開關的“ ON”點（“ON”點 ---- 指原點開關進入爬行區間后脫開原點擋塊的“位置點” ---NC 系統從該點尋找
“Z 向脈沖”做為電氣原點）距第 1 柵格點只有 0.063 mm，如果有其他機械因素的影響，其“ ON”點就可能落到第 1 柵格點左側。系統就會認定第 1 柵格點為電氣原點，所以原點就相差
了一個螺距。
調整參數 #2028 柵罩量（擋塊延長量）后，
“柵格量”=4.9 此數值正常；
注意：#2028 和螺距的單位不一樣，
調整 #2028柵罩量時，以 1/1000mm為單位，例如欲設定 5mM的柵罩量，設定 #2028=5000.
另外：注意設定參數 #1229, 在“回零參數”畫面上，
設定 #1229bit6=0------ 柵格量的顯示值為“ ON”點到“電氣原
點”的值。
#1229bit6=1------ 柵格量的顯示值為“柵罩量 ON”點到“電氣
原點”的值。
在使用 #2028 調“柵罩量”時，設定“ #1229bit6=1 ”，這樣才能觀察到調節后的效果。
結果：經過調整參數 #2028 柵罩量（擋塊延長量）后，使
“柵格量” =4.9 “柵格量”數值在正常范圍，
該機床工作正常，再未出現原點漂移。；

3 C64 CNC 上電之后出現“ Z55 RIO 未連接”報警
故障現象：某專機上應用三菱 C64 CNC ，上電后出現 “Z55 RIO 未連接”報警。但實際已經連接遠程 I/O;

觀察和處置：上電后：
1．在 C64NC 本體上 DIO 接口的上方的燈開始為紅色，約 2 秒后閃爍，然后變?yōu)榫G色。而 RIO 上一直為紅色，而且沒有閃爍。
2．將電纜 R211 兩端屏蔽層接地，重新安裝接地銅棒。仍未消
除故障。屏蔽層單端接地未消除故障。
3．將該電纜和 RIO 安裝到另一臺 E60數控上，通信正常；證明該電纜和 RIO 沒有問題。
4．將參數 #21102 bit2=1 ，報警“ Z55 RIO 未連接”信息消除，但“在 C64NC 本體上 DIO 接口的上方的燈開始為紅色，上電后約 2 秒后閃爍，然后變?yōu)榫G色。而 RIO上一直為紅色，而且沒有閃爍�！�
即 RIO 通信實際仍然沒有完成。在 I/F 診斷畫面上沒有任何信號輸入。
5．調整過 RIO 站號，不起作用，以前即使站號不對，只影響輸入信號的地址號。不會發出報警。
NC 本體 LED 報警為： AL 91 00 41 41---- 為系統異常
判斷：系統硬件故障
送修。

4．故障報警：上電后出現報警： Y03 放大器未連接
E60 一臺新系統，，新基本 I/O
上電后出現報警： Y03 放大器未連接
實際上已經連接。將該驅動器連接至另一臺 E60上，報警消除。所以排除“ＳＨ２１電纜及驅動器一側”的原因。
分析及判斷：可能基本Ｉ／Ｏ上的“ SV1”口有問題。

處置：將驅動器連接于“ SV2”口，設置參數 #1021=02 01 （參數#1021 為驅動通道設置參數。前２位為通道號，后２位為軸號）上電后，故障報警消除。
這樣可以判斷“ SV1”口是存在通信故障

5．故障報警：
E60 數控系統 ，上電后出現報警：“EMG LINE” 這是由于連線故障出現的報警，
初步處置：將全部連線上緊但仍然出現該故障。
分析：可能“ SV1”口有問題。
將驅動器連接于“ SV2”口，設置參數 #1021=02 01 上電后，故障報警消除。

這是巧用：“SV2”口處理故障的兩例。

６. 故障現象：
工作機械：立式淬火機床，數控系統為Ｅ６０，客戶報告早上開
機時出現“丟失程序和坐標” ，（該系統設置為檢測系統）再次斷電上電后故障消除。
７. 工作機械：臥式 12m淬火機床，數控系統三菱Ｅ６８系統；故障現象：開機時出現“丟失坐標”故障，（該系統設置為檢測系統）。重新設定值坐標后可正常工作。
８．工作機械為立式淬火機床，數控系統為Ｅ６０。
在停機５天后重新開機，顯示屏為白屏。２天后自動恢復正常。
分析與判斷：
第６例和第７例均為開機后出現“丟失坐標” ；第６例有可能是瞬間電源異常，所以重新斷電上電后系統恢復正常。
第７例需要人為重新設定值原點。第８例是兩天后自動恢
復。這兩例故障可能與工作環境的濕度太大有關。
當工作環境的相對濕度在８５ ―― ９０％，溫度在３０－３５°Ｃ時，連續多天停機，重新開機時，可能會出現一些相關的
故障。
ＣＮＣ控制器和驅動器的電路板通過空氣間隙絕緣，濕度過高，空氣絕緣性能降低，空氣中的水分附著在線路板表面，
降低了線路板絕緣電阻，而且控制器內部運行時不斷積累灰塵，
這些灰塵吸附水分，使絕緣電阻更低，終導致線路板絕緣擊穿，造成設備故障。
如果工作環境持續潮濕，線路板產生霉變，霉菌含有大量水分，會降低控制板絕緣性，局部電流增大，也會導致設備故障。
濕度過大還會造成接線端子銹蝕，電阻增大。有客戶報告過電機編碼器接線端子銹蝕造成檢測數據紊亂，從而引起電機運行不穩定的案例。
改善工作環境的相對濕度可以采取放置下列措施：
１．）改善電柜的密封性能。懸掛變色硅膠（吸附水量大于５０％），定期檢查硅膠顏色，變色及時更換，干燥處理變色硅膠，
循環使用。
２．）安裝除濕機并設置成自動狀態，保持低濕度環境；
３．）可在室內石灰，木炭，控制室內濕度。
４．）在設備停機期間，要使控制系統保持帶電狀態，持續 散發熱量，預防內部結露。
