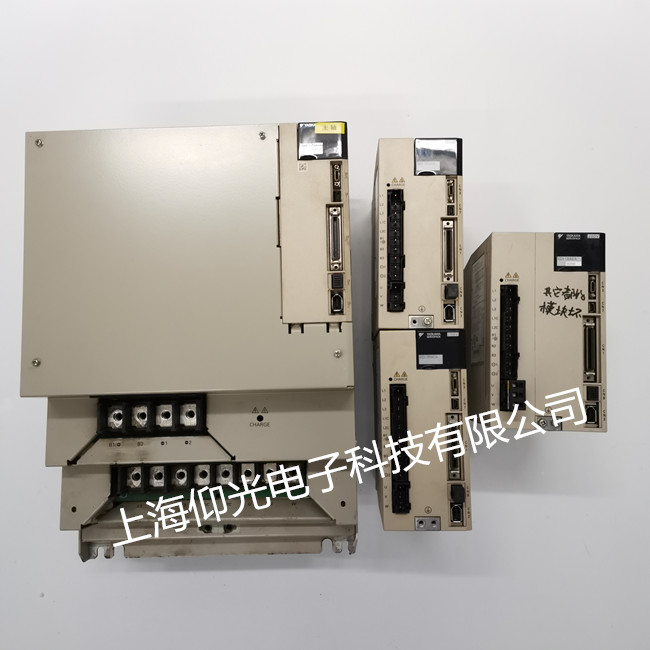

YASKAWA安川伺服驅動器SGDM-75ADA報A.C1維修報警

發布者：變頻器維修部來源：上海仰光電子工程部發布時間：2020-12-7

安川伺服驅動器維修常見故障如下：

1開關電源損壞

開關電源損壞是眾多變頻器最常見的故障，通常是由于開關電源的負載發生短路造成的，在眾多變頻器的開關電源線路設計上，安川變頻器因該說是比較成功的。616G3采用了兩級的開關電源，有點類似于富士G5先由第一級開關電源將直流母線側500多伏的直流電壓轉變成300多伏的直流電壓。然后再通過高頻脈沖變壓器的次級線圈輸出5V、12V、24V等較低電壓供變頻器的控制板，驅動電路，檢測電路等做電源使用。在第二級開關電源的設計上安川變頻器使用了一個叫做TL431的可控穩壓器件耒調整開關管的占空比，從而達到穩定輸出電壓的目的。前幾期我們談到的LG變頻器也使用了類似的控制方式。用作開關管的QM5HL-24以及TL431都是較容易損壞的器件。此外當我們?cè)谑褂弥腥缛袈?tīng)到刺耳的尖叫聲，這是由脈沖變壓器發出的，很有可能開關電源輸出側有短路現象。我們可以從輸出側查找故障。此外當發生無顯示，控制端子無電壓，DC12V,24V風扇不運轉等現象時我們首先應該考慮是否開關電源損壞了。

2 SC故障

SC故障是安川變頻器較常見的故障。IGBT模塊損壞，這是引起SC故障報警的原因之一。此外驅動電路損壞也容易導致sc故障報警�？�ıı在驅動電路的設計上，上橋使用了驅動光耦pc923，這是專用于驅動ıGBT模塊的帶有放大電路的一款光耦，刻Iı的下橋驅動電路則是采用了光耦PC929，這是一款內部帶有放大電路，及檢測電路的光耦。此外電機抖動，三相電流，電壓不平衡，有頻率顯示卻無電壓輸出，這些現象都有可能是IGBT模塊損壞。IGBT模塊損壞的原因有多種，首先是外部負載發生故障而導致IGBT模塊的損壞如負載發生短路，堵轉等。其次驅動電路老化也有可能導致驅動波形失真，或驅動電壓波動太大而導致ıGBT損壞，從而導致SC故障報警。

3 0H一過熱

過熱是平時會碰到的一個故障。當遇到這種情況時，首先會想到散熱風扇是否運轉，觀察機器外部就會看到風扇是否運轉，此外對Ť30kw以上的機器在機器內部也帶有一個散熱風扇，此風扇的損壞也會導致OH的報警。

4 UV一欠壓故障

當出現欠壓故障時，首先應該檢查輸入電源是否缺相，假如輸入電源沒有ĺ司題那我們就要檢查整流回路是否育問題，假如都沒有ĺ司題，那就要看直流檢測電路上是否有間題了。對于200V級的機器當直流母線電壓低于190VDC,UV報警就要出現了；對于400V級的機器，當直流電壓低Ť380VDC則故障報警出現。主要檢測一下降壓電阻是否斷路。

5 GF一接地故障

接地故障也是平時會碰到的故障，在排除電機接地存在ĺ司題的原因外，最可能發生故障的部分就是霍爾傳感器了，霍爾傳感器由于受溫度，濕度等環境因數的影響，工作點很容易發生飄移，導致GF報警。

安川伺服驅動器維修常用故障代碼

A.00絕對值數據錯誤不能接受絕對值數據或接受的絕對值數據異常

A.02 參數破壞用戶常數的“和數校驗”結果異常
A.04 用戶常數設定錯誤設定的“用戶常數”超過設定范圍
A.10 電流過大功率晶體管電流過大
A.30 測出再生異常再生處理回路異常
A.31 位置偏差脈沖溢出位置偏差脈沖超出了用戶常數“溢出(Cn-1E)”的值
A.40 測出主回路電壓異常主回路異常
A.51 速度過大電機的回轉速度超出檢測電平
A.71 超高負荷大幅度超過額定轉矩運轉數秒-數十秒
A.72 超低負荷超過額定轉矩連續運轉
A.80 絕對值編碼器錯誤絕對值編碼器一轉的脈沖數異常
A.81 絕對值編碼器備份錯誤絕對值編碼器的三個電源（+5v,電池組內部電容器）都沒電了
A.82 絕對值編碼器和數校驗錯誤絕對值編碼器內存的“和數校驗”結果異常
A.83 絕對值編碼器電池組錯誤絕對值編碼器的電池組電壓異常
A.84 絕對值編碼器數據錯誤收受的絕對值數據異常
A.85 絕對值編碼器超速絕對值編碼器通電源時，轉速達400r/min以上
A.A1 散熱片過熱伺服單元的散熱器過熱
A.b1 指令輸入閱讀錯誤伺服單元的CPU不能檢測指令輸入
A.C1 伺服失控伺服電機（編碼器）失控
A.C2 測出編碼器相位差編碼器的A,B,C三相輸出的相位異常
A.C3 編碼器A相，B相斷線編碼器的A相，B相斷線
A.C4 編碼器C相斷線編碼器C相斷線
A.F1 電源線缺相主電源有一相沒連接
A.F3 瞬時停電錯誤在交流電中，有超過一個電源周期的停電發生
CPF00 數字操作器通訊錯誤-1通電5秒后，還不能和伺服單元通訊
CPF01 數字操作器通訊錯誤-2 連續發生5次數據通訊不好
A.99 無錯誤顯示顯示正常動作狀態
